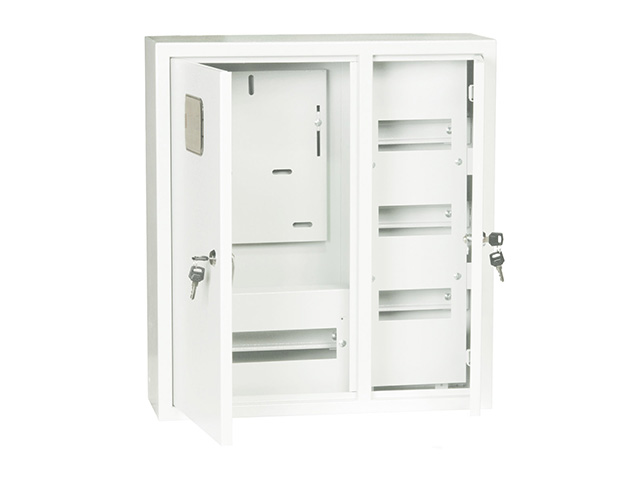

Щит учетно-распред. навес. ЩУРН-3/30 (540х490х165) 2-х дв. TDM (металлический)

Условное обозначение
Щ У Р Н(В) - 1/12

Щ - щит;
У - учетно;
Р - распределительный;
Н - навесной, В (встраиваемый);
1 - фазность счетчика (1ф или 3ф);
12 - количество модулей (9, 12, 18, 24, 30, 48).
Назначение
Для приема, учета и распределения электрической энергии напряжением 380/220 В 1 и 3-х фазного тока частотой 50 Гц.
Для защиты отходящих линий при перегрузках и коротких замыканиях.
Применение
В жилом секторе;
Объектах социально-культурного назначения;
Торговых и производственных помещениях.
Материалы
Корпус - сертифицированная российская сталь (ГОСТ);
Покрытие корпуса- текстурированный полиэстеровый порошок.
Преимущества
Оптимально подобранные размеры корпуса
Удобство монтажа
Возможность опломбировки вводного автоматического выключателя
Большой выбор типоразмеров
Высококачественное порошковое покрытие
Универсальная монтажная панель для установки счетчика
Конструкция
Отдельная рейка с пломбировочной панелью для вводного автомата;
Элементы заземления,дополнительные кронштейны под шины N, PE.
Декоративная рамка с дополнительным сгибом для щитов, встраиваемых в нишу.
Комплектация
2 ключа;
Оцинкованная лента для крепления шины;
ЗиП-комплект (знаки электробезопасности, дюбеля, шурупы).
Дополнительное оборудование
Шины нулевые и соединительные;
Изоляторы для нулевых шин;
Сальники ввода-вывода;
Сальники PG и МG;

Наименование параметра Значение
Вид установки Наружный / внутренний
Степень защиты IP31
Толщина металла 0,8 мм
Цвет корпуса RAL 7035 (для IP31)
Номинальный ток 63 - 125 А
Количество модулей от 6 до 51
Количество рядов (DIN-реек) от 1 до 4
Климатическое исполнение УХЛ4
